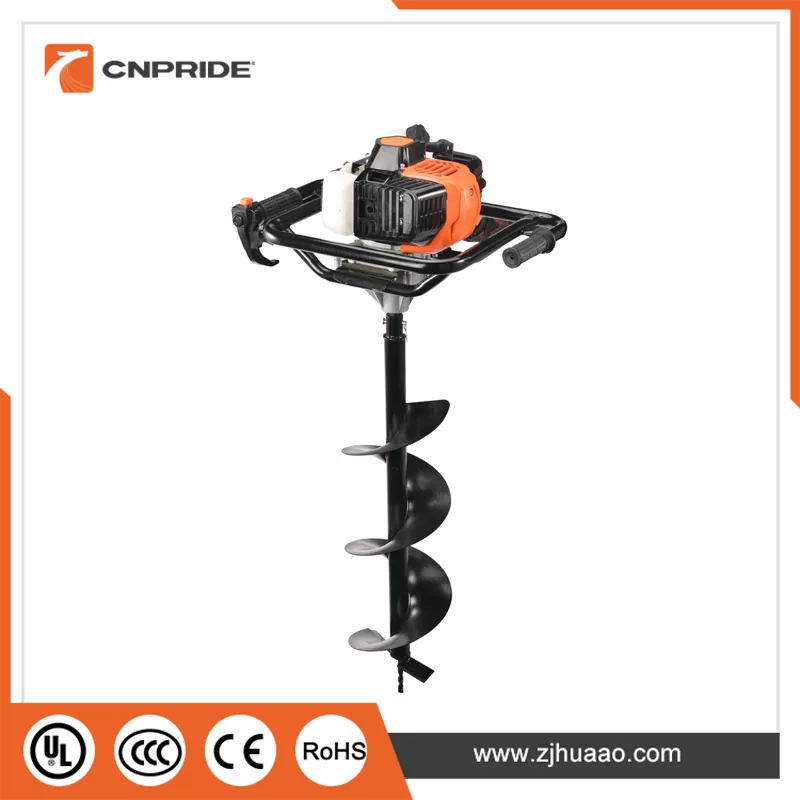

Máy khoan đất chạy bằng xăng là máy khoan cầm tay chạy bằng động cơ được thiết kế để thâm nhập mặt đất hiệu quả. Nó kết hợp sức mạnh của động cơ đốt trong hai thì với hệ thống truyền động cơ học và dụng cụ cắt, khiến nó trở thành một công cụ thiết yếu cho các nhiệm vụ từ lắp đặt hàng rào và trồng cây đến lấy mẫu đất và công việc xây dựng. Bài viết này cung cấp phân tích sâu, tập trung vào kỹ thuật về Máy khoan đất chạy xăng, khám phá hệ thống truyền động, kiến ​​trúc cơ khí, cơ chế vận hành và cơ chế an toàn của nó.

Nguồn điện: Đặc tính động cơ hai thì

Trọng tâm của hầu hết thiết bị di độngMáy khoan đất chạy xănglà động cơ xăng hai thì, một xi-lanh, làm mát bằng không khí. Loại động cơ này được chọn vì tỷ lệ công suất trên trọng lượng đặc biệt và tính đơn giản về cơ học, cả hai đều quan trọng đối với thiết bị cầm tay hoặc thiết bị hạng nhẹ hoạt động trong môi trường ngoài trời xa xôi.

• Dung tích và công suất đầu ra: Dung tích động cơ thường dao động từ 52cc ở các mẫu xe cấp thấp đến 80cc hoặc cao hơn ở các biến thể hạng nặng. Sự dịch chuyển này chuyển thành công suất đầu ra khoảng 1,8 kW (2,4 HP) đến 3 kW (4 HP). Đường cong công suất được điều chỉnh bởi tốc độ động cơ, với hầu hết các bộ phận hoạt động ở tốc độ không tải từ 2.100 đến 8.500 vòng/phút, cung cấp mô-men xoắn thông qua hộp số giảm tốc tới trục chính đầu ra.

• Hệ thống nhiên liệu và bôi trơn: Không giống như động cơ bốn thì, chu trình hai thì yêu cầu hỗn hợp nhiên liệu-dầu được trộn sẵn. Tỷ lệ pha trộn tiêu chuẩn ngành thường là 25:1 hoặc 40:1 (xăng và dầu hai thì), tùy thuộc vào thông số kỹ thuật và loại dầu của nhà sản xuất. Để cải thiện độ tin cậy khi khởi động nguội, hầu hết các thiết bị đều tích hợp một bóng đèn mồi (bơm nhiên liệu) ngược dòng bộ chế hòa khí, cho phép người vận hành hút nhiên liệu vào bát bộ chế hòa khí theo cách thủ công trước lần kéo đầu tiên. Dung tích bình nhiên liệu thường là 1,0 đến 1,2 lít, cung cấp đủ thời gian chạy cho các hoạt động ngoài hiện trường kéo dài.

• Hệ thống đánh lửa và khởi động: Hệ thống đánh lửa sử dụng mô-đun đánh lửa phóng điện bằng tụ điện (CDI), cung cấp tia lửa điện áp cao ổn định mà không cần nguồn điện bên ngoài. Việc khởi động được thực hiện thông qua bộ khởi động giật (dây kéo), bộ khởi động này sẽ ăn vào bánh đà của động cơ khi được kéo. Ưu điểm kỹ thuật của hệ thống này nằm ở sự độc lập hoàn toàn với lưới điện, đảm bảo hoạt động đáng tin cậy ở vùng hoang dã xa xôi, địa hình đồi núi và các địa điểm làm việc không có lưới điện khác.

Kiến trúc cơ khí: Từ động cơ đến mũi khoan

Việc truyền năng lượng cơ học từ động cơ xuống mặt đất bao gồm một số bộ phận quan trọng được thiết kế để quản lý mô-men xoắn, giảm tốc độ và cách ly rung động.

Logic ly hợp ly tâm và truyền lực: Một ly hợp ly tâm được lắp đặt giữa đầu ra trục khuỷu của động cơ và đầu vào hộp số. Nguyên lý hoạt động của nó bị chi phối bởi lực ly tâm: ở tốc độ không tải, guốc ly hợp vẫn co lại dưới sức căng của lò xo, không truyền lực. Khi bướm ga mở và tốc độ động cơ tăng lên đến ngưỡng hoạt động (thường là 2.500-3.000 vòng/phút), guốc sẽ mở rộng ra bên ngoài do lực ly tâm, tác động vào trống ly hợp và truyền công suất tới hộp số một cách trơn tru. Ý nghĩa kỹ thuật của thiết kế này gấp đôi: mũi khoan vẫn hoàn toàn đứng yên ở trạng thái không tải, tăng cường sự an toàn cho người vận hành và ngăn chặn sự mài mòn cũng như tiêu thụ nhiên liệu không cần thiết trong quá trình định vị.
Nhân mô-men xoắn - Chức năng cốt lõi của hộp số: Công suất mô-men xoắn thấp, tốc độ cao của động cơ không tương thích với các yêu cầu khoan đòi hỏi mô-men xoắn cao ở tốc độ quay thấp. Do đó, hộp số giảm tốc là một bộ phận quan trọng trong hệ thống truyền động. Các cấu hình phổ biến bao gồm giảm tốc bánh răng hành tinh hoặc giảm tốc bánh răng xoắn ốc trục song song, với tỷ lệ giảm thường dao động từ 15:1 đến 40:1. Sau khi giảm tốc độ đầu ra của trục chính được giảm xuống khoảng 150 đến 200 vòng/phút, đây là phạm vi tối ưu để cắt đất. Tốc độ này cung cấp đủ tốc độ cắt đồng thời ngăn chặn hiện tượng trượt mũi khoan, đẩy đất ra và mất khả năng kiểm soát của người vận hành.
Mô men phản ứng và giảm rung: Đây là một thách thức kỹ thuật thường bị bỏ qua nhưng cực kỳ quan trọng trong thiết kế Máy khoan đất chạy xăng. Khi mũi khoan xuyên qua đất, đất sẽ tác dụng một mô-men xoắn phản kháng bằng nhau và ngược chiều lên mũi khoan, mô-men xoắn này được truyền trực tiếp qua thân máy đến tay cầm. Nếu lực phản ứng này vượt quá mức có thể quản lý được, người vận hành phải nỗ lực thể chất đáng kể để duy trì sự ổn định, dẫn đến mỏi cơ nghiêm trọng và có thể bị chấn thương cổ tay khi sử dụng kéo dài. Các mẫu hiện đại tiên tiến giải quyết vấn đề này bằng thiết kế khung giảm rung—sử dụng ống lót cách ly bằng cao su hoặc cấu trúc giảm chấn lò xo để tách rời kết nối cứng giữa cụm động cơ/hộp số và tay nắm, giảm đáng kể độ rung truyền qua và tải sốc nhất thời.

Hình học và cơ học cắt mũi khoan

Năng lực hoạt động củaMáy khoan đất chạy xăngkhông chỉ phụ thuộc vào công suất và khả năng truyền động mà còn phụ thuộc vào phần tử cắt đầu cuối—mũi khoan. Hình dạng của nó phức tạp hơn nhiều so với một tấm xoắn ốc đơn giản; nó là một cấu trúc phức hợp được tối ưu hóa thông qua động lực học chất lỏng và cơ học đất.

1. Chức năng thoát phoi và bay: Thân bit bao gồm một ống thép ở giữa với các đường xoắn ốc liên tục được hàn dọc theo chiều dài của nó. Đường kính ngoài của các chuyến bay xác định đường kính lỗ (thông số kỹ thuật phổ biến bao gồm 100mm, 150mm, 200mm, 300mm và kích thước tùy chỉnh). Góc xoắn của các cánh là một thông số quan trọng: góc quá nông tạo ra lực cản thoát phoi cao và hiệu suất thấp; góc quá dốc khiến mũi khoan tự khóa (khi đất cắt không thoát ra khỏi lỗ, làm kẹt mũi khoan). Thực hành kỹ thuật đưa ra các thiết kế góc xoắn riêng biệt cho các loại đất khác nhau—đất cát, đất sét, đất đóng băng và đất sỏi, mỗi loại đều yêu cầu tối ưu hóa góc cụ thể.

2. Điểm thí điểm và lưỡi cắt – Cơ chế thâm nhập: Phần dưới cùng của mũi khoan có điểm thí điểm, thường có cấu trúc hình nón hoặc hình chữ thập thường có đầu bằng hạt dao cacbua xi măng. Chức năng của nó là cung cấp độ ổn định định tâm trong giai đoạn khoan đầu tiên, ngăn mũi khoan bị trượt hoặc lệch khi tiếp xúc với mặt đất. Ngay phía trên điểm thí điểm là các lưỡi cắt chính, có các góc hình học—góc nghiêng, góc hở và độ nghiêng của lưỡi cắt—ảnh hưởng trực tiếp đến mức tiêu thụ năng lượng cụ thể cần thiết cho quá trình xuyên qua đất. Đối với các ứng dụng chịu tải nặng liên quan đến sỏi hoặc đất đóng băng, mũi khoan cao cấp kết hợp các hạt dao có đầu cacbua trên các cạnh cắt chính, cải thiện đáng kể khả năng chống mài mòn và độ bền va đập.

3. Thiết kế đường bay đôi và bước thay đổi: Để xử lý các điều kiện địa chất phức tạp trong đó các lớp đất xen kẽ không thể đoán trước, một số mũi khoan cấp chuyên nghiệp sử dụng cấu hình đường bay đôi—hai đường bay xoắn ốc song song đồng thời cải thiện hiệu quả sơ tán phoi và tăng cường độ ổn định dẫn hướng lỗ khoan. Ngoài ra, thiết kế bước răng có thể thay đổi (bước răng ngắn hơn ở phía dưới, bước răng dài hơn ở phía trên) mang lại lực cắt lớn hơn trong quá trình xuyên thấu ban đầu đồng thời đẩy nhanh tốc độ xả phoi ở phần trên, ngăn chặn sự tích tụ đất vào thành lỗ khoan.

Cơ chế kiểm soát vận hành và bảo vệ an toàn

Hoạt động của Máy khoan đất chạy xăng không đơn giản như “mở ga và khoan”. Độ sâu của hệ thống bảo vệ an toàn quyết định trực tiếp đến tuổi thọ của thiết bị và sự an toàn của người vận hành.

Điều khiển bướm ga và điều chỉnh tốc độ động cơ: Cụm tay cầm kết hợp với bộ điều khiển bướm ga kiểu cò súng, được kết nối qua cáp với tấm tiết lưu của bộ chế hòa khí. Người vận hành đạt được sự điều chế tốc độ liên tục thông qua áp lực ngón tay. Một số kiểu máy có nút khóa ga liền kề với cò súng, cho phép vị trí bướm ga cố định trong khi hoạt động liên tục để giảm mỏi ngón tay do áp lực liên tục.
Bảo vệ quá tải – Cơ chế chốt cắt: Đây là thành phần an toàn cơ học quan trọng nhất trong Máy khoan đất chạy xăng. Khi mũi khoan gặp vật cản không lường trước được dưới lòng đất — một tảng đá lớn, khối rễ dày đặc hoặc phần cứng bị đóng băng — mô-men cản tức thời có thể vượt xa giới hạn cấu trúc của hộp số và động cơ. Nếu không được bảo vệ, điều này có thể trực tiếp dẫn đến gãy răng bánh răng, biến dạng trục khuỷu hoặc thậm chí gãy thân máy. Giải pháp kỹ thuật là một chốt cắt được lắp tại điểm kết nối giữa trục chính đầu ra và mũi khoan. Đây là một bộ phận đã được hiệu chỉnh và được làm yếu đi một cách có chủ ý: khi mô men cản vượt quá ngưỡng an toàn đã đặt trước, chốt cắt sẽ gãy trước tiên, khiến hệ thống truyền động bị tách rời về mặt vật lý. Bit ngừng quay ngay lập tức, bảo vệ toàn bộ hệ thống truyền động khỏi sự cố nghiêm trọng. Thay chốt cắt là một quy trình bảo trì định kỳ.
Hệ thống phanh và dừng khẩn cấp: Một số mẫu xe cao cấp tích hợp phanh ly tâm giữa ly hợp và hộp số giảm tốc. Khi người vận hành nhả ga và tốc độ động cơ giảm xuống không tải, guốc phanh sẽ tự động ăn khớp với trục đầu ra, khiến mũi phanh dừng hẳn trong vòng vài giây. Điều này ngăn ngừa thương tích do vô tình tiếp xúc khi đặt lại vị trí máy hoặc di chuyển giữa các vị trí khoan.
Công thái học và tư thế vận hành: Máy khoan đất chạy xăng được vận hành ở tư thế đứng với cả hai tay nắm chặt tay lái. Khoảng cách tay lái, góc cầm và trọng tâm tổng thể của máy đều được tối ưu hóa về mặt công thái học. Lý tưởng nhất là với mũi khoan được định hướng thẳng đứng xuống dưới, trọng tâm của máy sẽ nằm giữa tay người vận hành, giảm thiểu lực mô-men xoắn bổ sung cần thiết để chống lại lực nghiêng về phía trước hoặc phía sau.

Nguyên tắc bảo trì và thực hành kỹ thuật

Bảo trì Máy khoan đất chạy xăng về cơ bản là chăm sóc động cơ hai thì và hệ thống truyền động cơ khí. Các nguyên tắc cốt lõi của nó có thể được tóm tắt trong ba thực tiễn chính:

1. Độ tươi của nhiên liệu: Nhiên liệu hai thì trộn sẵn bắt đầu phân hủy sau 30 ngày bảo quản, do các phần nhẹ bay hơi và tạo thành các chất keo oxy hóa, dễ dàng làm tắc nghẽn các tia và đường dẫn của bộ chế hòa khí. Phương pháp tốt nhất về mặt kỹ thuật khuyên bạn nên sử dụng nhiên liệu hai thì đặc biệt được ổn định bằng ethanol hoặc xả cạn bình và chạy khô động cơ cho đến khi cạn kiệt bộ chế hòa khí sau mỗi phiên làm việc.

2. Làm sạch Bộ lọc Không khí: Hoạt động khoan tạo ra lượng bụi đáng kể. Các bộ phận lọc không khí bằng bọt hoặc giấy cần được vệ sinh hàng ngày. Bộ lọc không khí bị tắc gây ra tình trạng hỗn hợp đậm đặc, quá trình đốt cháy không hoàn toàn, sự tích tụ carbon tăng tốc và cuối cùng là ghi điểm hoặc kẹt xi lanh.

3. Bôi trơn hộp số: Hộp số giảm tốc được đổ đầy dầu bôi trơn bánh răng chuyên dụng (thường là mỡ gốc lithium cấp 2 NLGI). Kiểm tra và bổ sung thường xuyên là điều cần thiết để ngăn ngừa hỏng bánh răng sớm do chạy khô.

cácMáy khoan đất chạy xăngkhông chỉ là một "động cơ xăng có trục vít" đơn giản; đó là một hệ thống khoan mặt đất phức tạp tích hợp động lực đốt cháy, kỹ thuật truyền động cơ khí, cơ học cắt đất và công thái học. Sự sang trọng trong thiết kế của nó được thể hiện rõ ở khả năng truyền lực êm ái của ly hợp ly tâm, khả năng khuếch đại mô-men xoắn chính xác của hộp số, vai trò của chốt cắt như là tuyến phòng thủ cuối cùng cho sự an toàn của máy và khả năng kiểm soát chính xác của chuyến bay xoắn ốc đối với dòng phoi đất. Chỉ khi hiểu rõ những nguyên lý kỹ thuật sâu sắc này thì người ta mới thực sự làm chủ được thiết bị này và áp dụng nó vào việc bảo trì khoa học và vận hành hiệu quả.
